Hardware potrzebne do zbudowania bramki FRN

Na pierwszym miejscu musimy się zastanowić z czego chcemy zrobić ową bramkę. My w tym dziale przedstawimy jak zbudować bramkę FRN na podstawie:

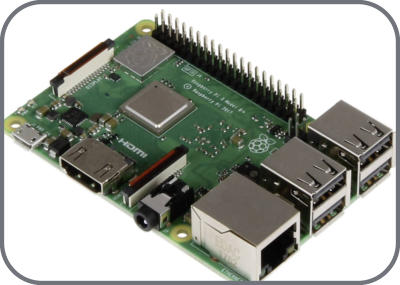

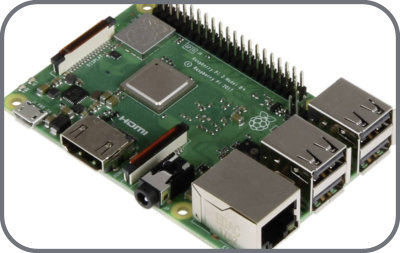

Raspberry

Głównym komponentem bramki jest właśnie Raspberry Pi w wersji 3B lub 3B+. Możliwe jest również uruchomienie na starszych modelach Raspberry oraz na Raspberry Pi Zero. Pamiętajmy o zasilaczu do raspberry minimum 3 ampery do stabilnej pracy.

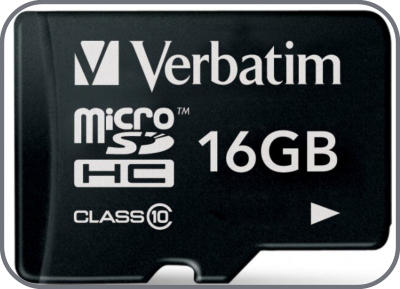

Karta MicroSD

Karta microSD minimalnej wielkości 16 GB. To właśnie na niej umieścimy oprogramowanie PiCQ za pomocą oprogramowania Raspberry Pi Imager które możemy pobrać tutaj

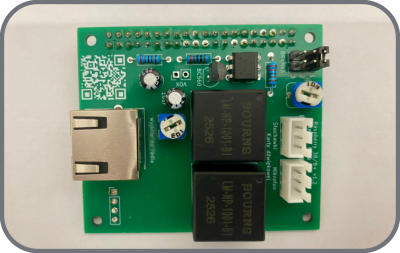

Nakładka HAT

Jest to dedykowana nakładka hat dla raspberry. Nakładke wystarzczy założyć na raspberry, ustawić zworke na daną bramkę. Do wyboru mamy 3 bramki. Łączymy wszystko zgodnie z opisem na nakładce, słuchawki i mikrofon z kartą dzwiękową. Złącze RJ45 łączymy zwykłym przewodem sieciowym (patchcordem) z motorolą serii GM. Nakładki są dostępne u naszego moderatora. Kontakt : karnawal1234@interia.pl

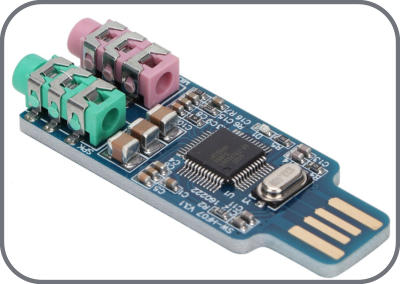

Karta dzwiękowa

Karta CM108 to popularny, tani zewnętrzny adapter audio USB oparty na chipsecie CM108, działający na zasadzie plug-and-play i kompatybilny z wieloma systemami, służący do dodawania portów audio (mikrofon, słuchawki) do komputerów. Jest to sprawdzona karta która działa z naszym hardware.

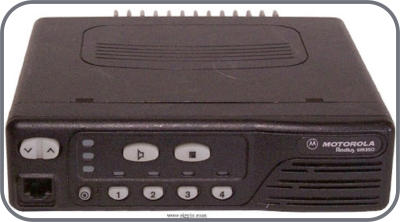

Radiotelefon Motorola

Tak naprawdę możemy tutaj zastosować Motorole serii GM. Model jaki wam mogę przedstawić to GM350, pełny opis znajdziecie tutaj. Pamiętajmy jednak że radio musi pracować na częstotliwości UHF: 403-470 MHz oraz nie może przekraczać 0,5 wata mocy. Możemy to zmienic w ustawieniach radiotelefonu poprzez jego programowanie.

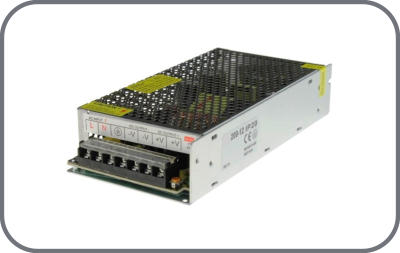

Zasilacz do Motoroli

Zasilacz jaki stosujemy to zasilacz impulsowy. Przykładowy model to: Zasilacz LED modułowy 12V/200W IP20. Jest to zasilacz o stałym napieciu 12V, mocy 200W, i nominalnym prądzie 16A.

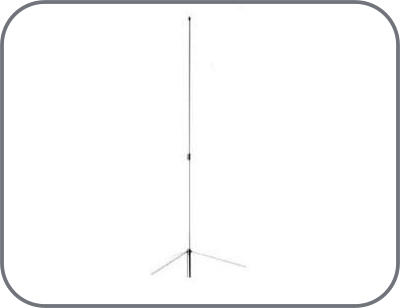

Antena

Zakończeniem całości jest antena wraz z przewodem. Antena jakiej używamy jest to sprawdzony model firmy Lafayette MA-200. Dwupasmowa antena MA-200 o bardzo dobrych osiągach i dużej odporności mechanicznej zakres pracy 144-148 MHz i 430 - 440 Mhz. Odpowiednik anten X-200 DIAMOND. Zalecamy używania przewodu antenowego o najwyższej jakosci.
